高圧トランス

トランスの2次側をセクションにすることにより、高電圧を可能にしたトランスです。ラインナップにあるボビンを使用してカスタム対応も可能です。

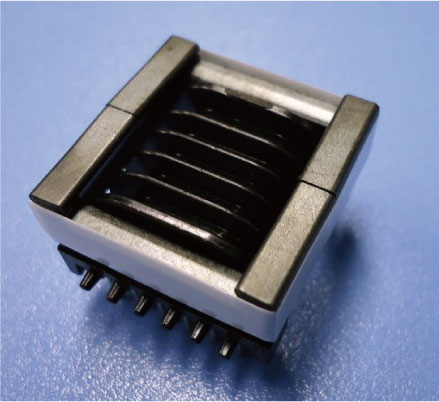

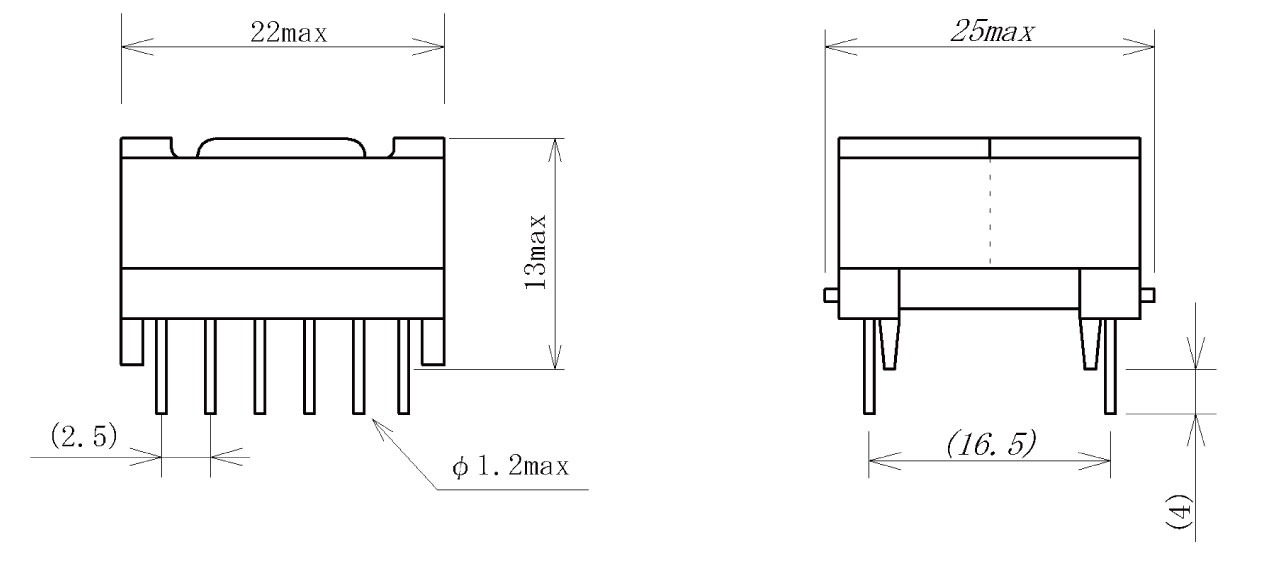

ボビンタイプ-EPC19-HV


ピン数12ピン:低圧側=6P 高圧側=6P
S側セクション数 4セクション
備考 ケース入れも可

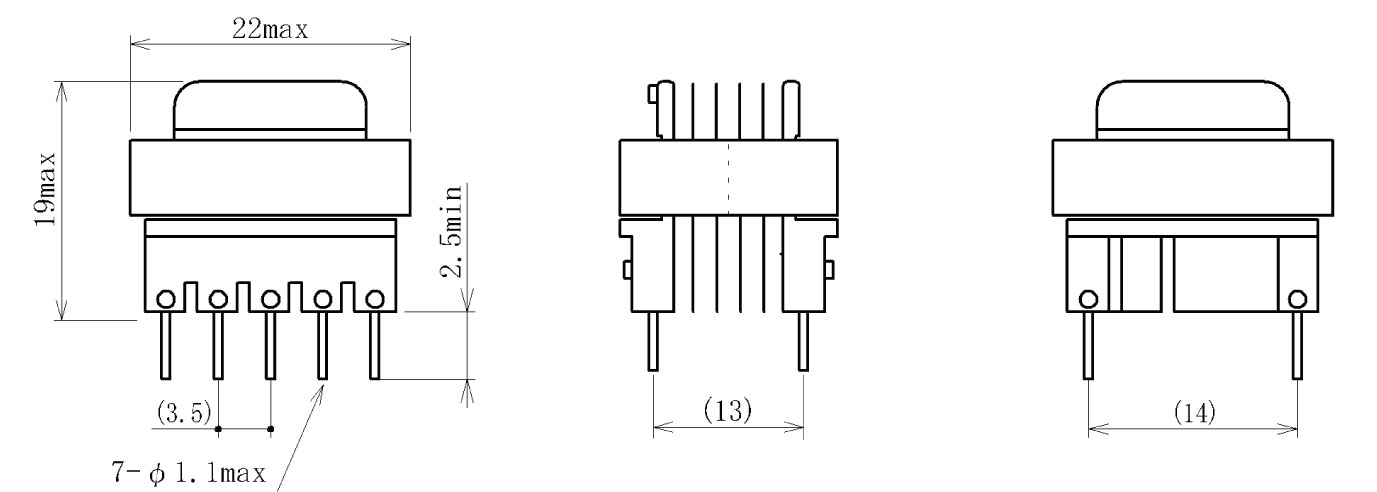

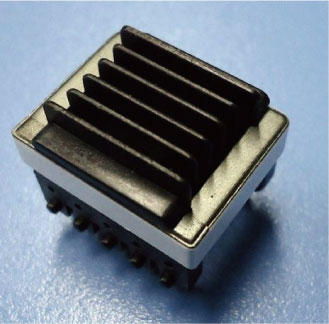

ボビンタイプ-EI19-HV


ピン数12ピン:低圧側=5P 高圧側=2P
S側セクション数   4セクション
備考ケース入れも可

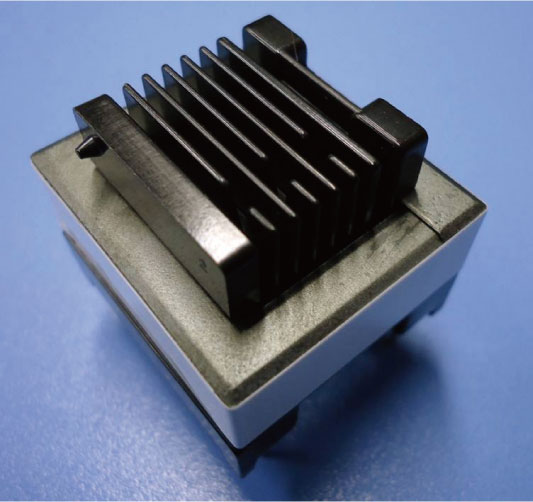

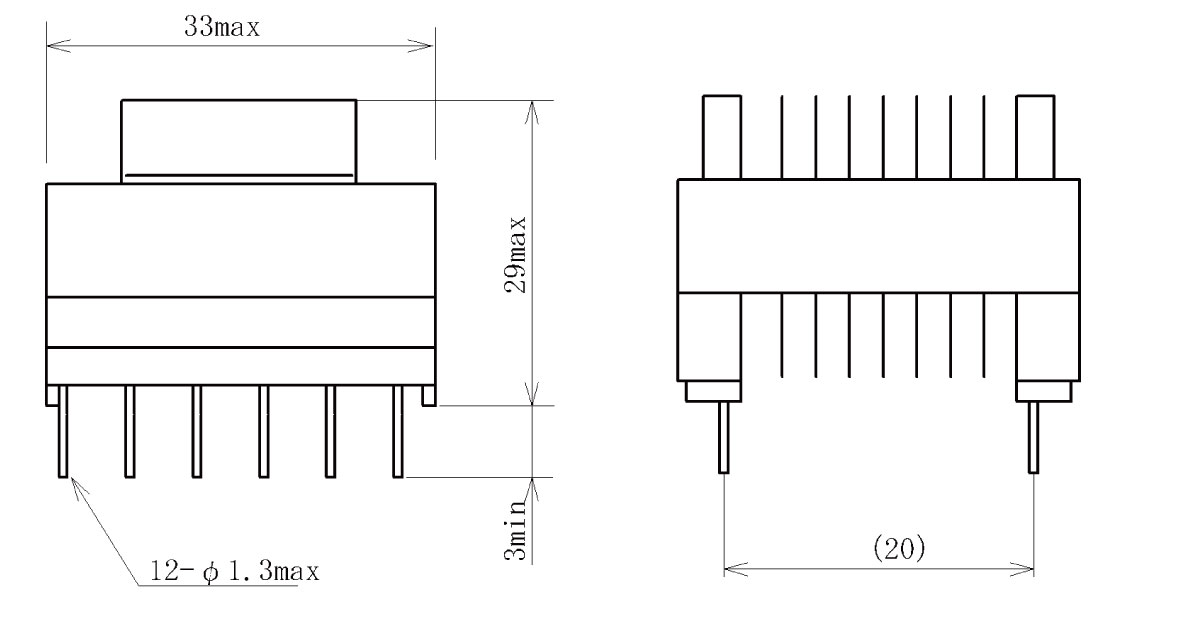

ボビンタイプ-EI30-HV

ピン数12ピン:低圧側=6P 高圧側=6P
S側セクション数6セクション
備考ケース入れも可

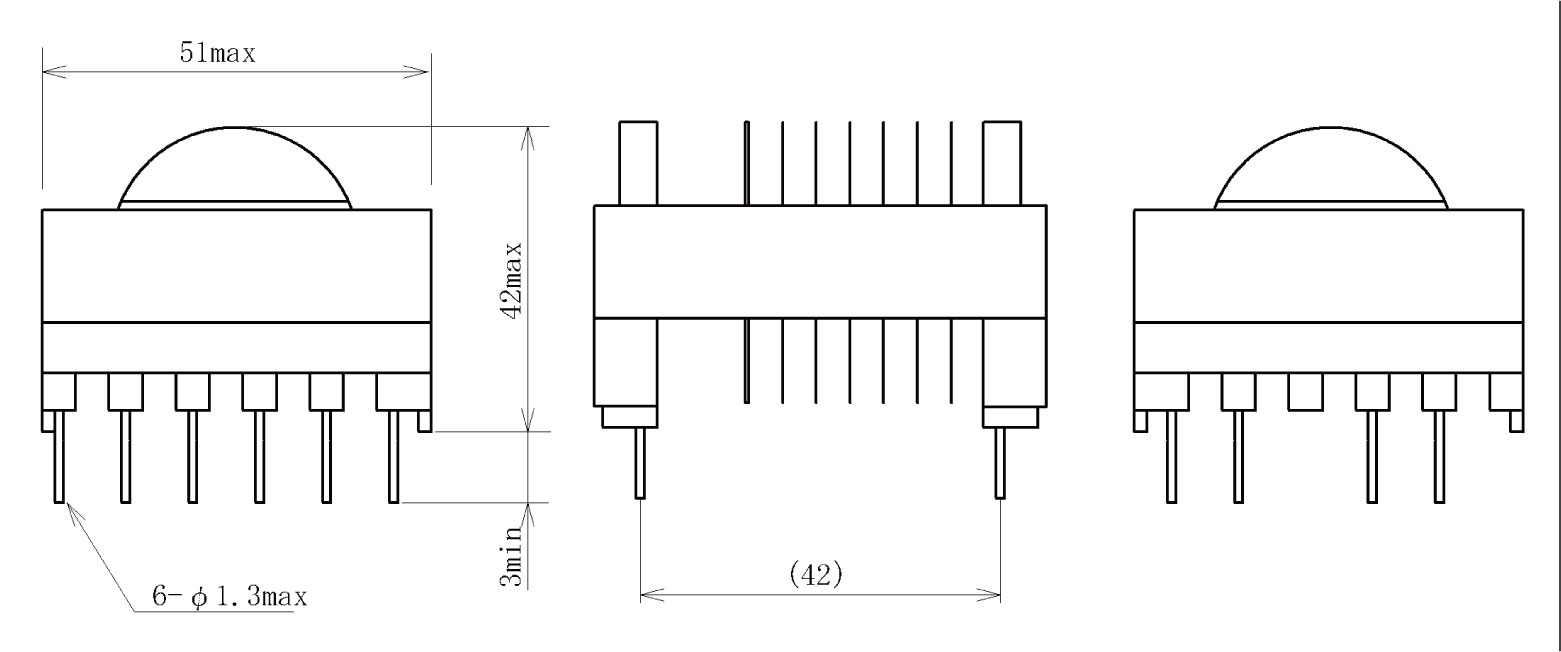

ボビンタイプ-ER49-HV

ピン数10ピン:低圧側=6P 高圧側=4P
S側セクション数6セクション
備考ケース入れも可
ケース入れタイプ-TM-18


ピン数3ピン:低圧側=2P 高圧側=1P
S側セクション数3セクション
備考コアサイズ:R4×15

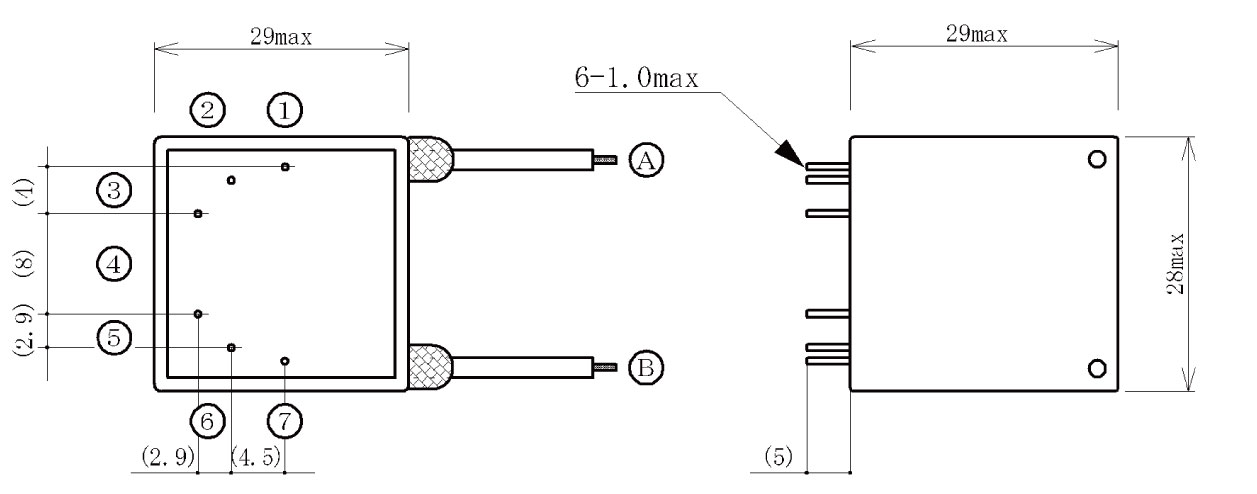

ケース入れタイプ-UU19

ピン数6ピン:低圧側=6P 高圧側=リード線
S側セクション数4セクション
備考

記載内容は、改良その他により予告なく変更する場合がありますので、あらかじめご了承ください。
