電源トランス
珪素鋼板を用いて主に商用周波数（50/60Hz）にて使用されるトランスです。バンドタイプ、オンボードタイプ、分割ボビンタイプ、電圧検知用等カスタム電源トランスの対応が可能です。

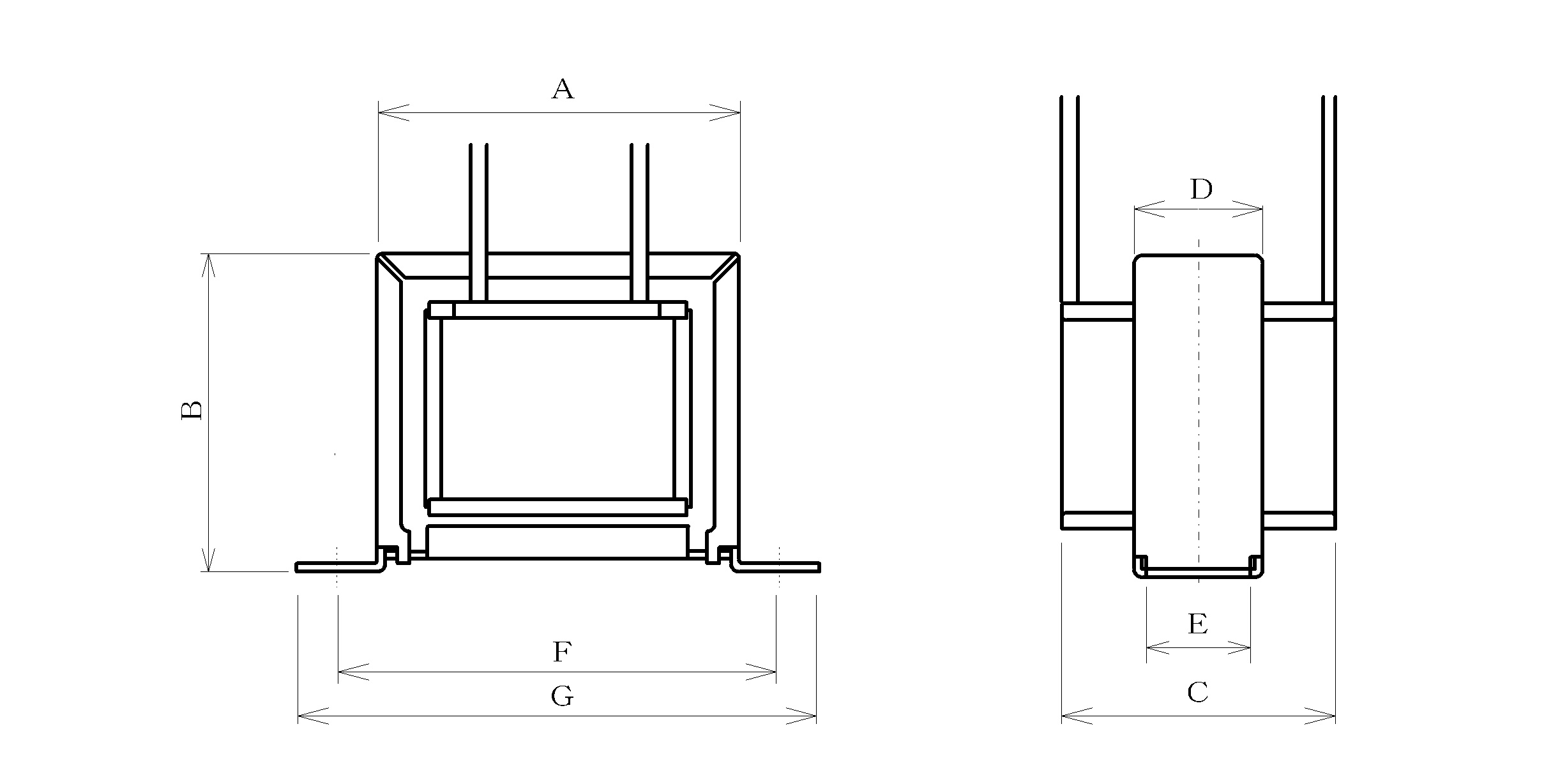

| バンドタイプ |
 |
 |
| サイズ |
容量VA |
A |
B |
C |
D |
E |
F |
G |
φ |
| EI28-11 |
0.70 |
29.5 |
32.0 |
28.0 |
12.5 |
9.0 |
38.0 |
43.0 |
3.5×4.5 |
| EI35-10 |
1.25 |
36.3 |
34.0 |
31.0
|
11.2
|
8.0
|
44.0
|
52.0
|
3.2×5.2
|
| EI35-13 |
2.00
|
36.2
|
34.4
|
34.0
|
14.3
|
11.0
|
45.0
|
53.0
|
3.5×4.5 |
| EI41-14 |
3.30
|
42.5
|
38.0
|
34.0
|
15.2
|
12.6
|
52.0
|
61.0 |
3.2×5.2 |
| EI41-17 |
4.20
|
42.7
|
38.0
|
37.0
|
18.7
|
14.4
|
52.0
|
61.0 |
3.5×5.0 |
| EI41-20 |
5.10
|
43.0
|
38.0
|
40.0
|
21.5
|
19.0
|
52.0
|
60.0 |
3.5×4.5 |
| EI48-18 |
7.00
|
49.6
|
46.0
|
41.0
|
19.7
|
16.0
|
58.0
|
69.0 |
3.5×6.0
|
| EI48-20 |
7.50
|
50.0
|
46.0
|
43.0
|
22.1
|
19.5
|
60.0
|
70.0 |
4.2×6.2 |
| EI48-25 |
9.90
|
50.0
|
46.0
|
47.0
|
27.1
|
22.0
|
60.0
|
70.0 |
4.2×6.5
|
| EI54-21 |
12.0
|
56.0
|
52.0
|
43.0
|
25.1
|
20.0
|
67.0
|
78.0 |
4.5×6.5 |
| EI57-25 |
18.0
|
59.0
|
54.0
|
49.0
|
27.1
|
24.5
|
70.0
|
80.0 |
4.2×6.2 |
| EI60-25 |
21.0
|
62.0
|
56.0
|
48.0
|
27.1
|
25.0
|
74.0
|
84.0 |
4.2×6.2 |
| EI60-30 |
25.0
|
62.0
|
56.0
|
56.0
|
32.1
|
28.0
|
75.0
|
86.0 |
4.2×6.5 |
| EI66-30 |
30.0
|
68.1
|
61.0
|
58.0
|
32.1
|
25.0
|
81.0
|
92.0 |
4.2×6.5 |
| EI66-35 |
42.0
|
68.1
|
61.0
|
62.0
|
37.1
|
30.0
|
81.0
|
95.0 |
4.2×6.5 |
| EI76-35 |
68.0
|
81.0
|
70.0
|
70.0
|
－ |
－ |
－ |
－ |
－ |
| EI76-40 |
77.0
|
81.0
|
70.0
|
75.0
|
－ |
－ |
－ |
－ |
－ |
| EI86-35 |
90.0
|
91.0
|
75.0
|
80.0
|
－ |
－ |
－ |
－ |
－ |
| EI86-40 |
110
|
91.0
|
75.0
|
85.0
|
－ |
－ |
－ |
－ |
－ |
| EI96-40 |
161
|
101
|
85.0
|
90.0
|
－ |
－ |
－ |
－ |
－ |
| EI96-50 |
205
|
101
|
85.0
|
95.0
|
－ |
－ |
－ |
－ |
－ |
※各寸法は（）寸法
|

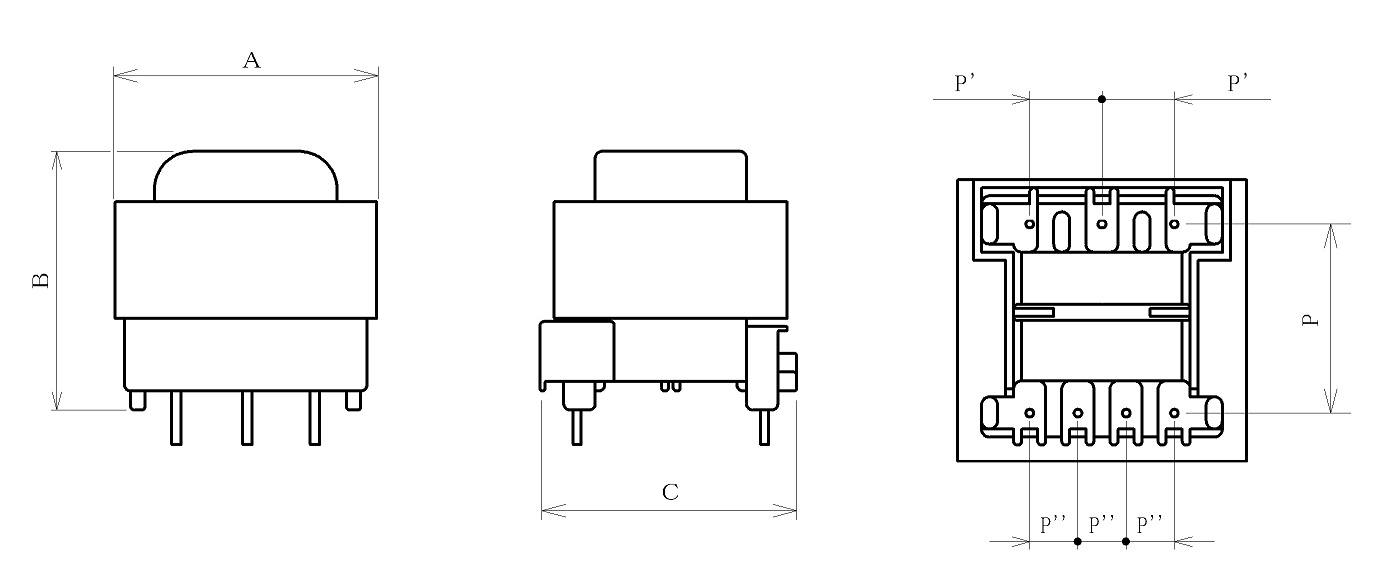

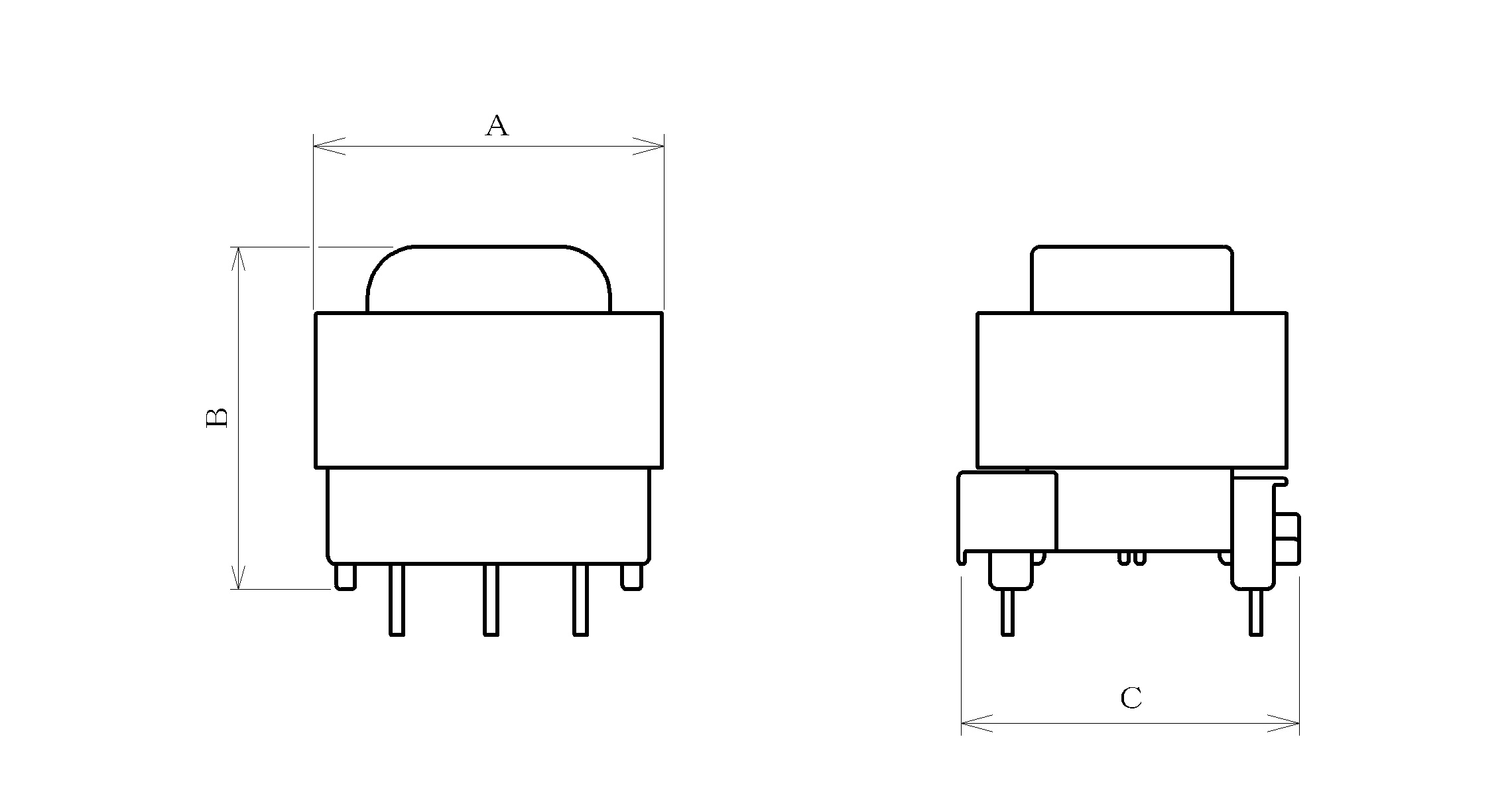

| オンボードタイプA |
 |
 |
| サイズ |
容量VA
|
A
|
B
|
C |
ピン本数P:S |
ピン径 |
P |
P′ |
P′′ |
| EI28-11 |
0.70
|
30
|
30
|
30
|
3:4
|
1.0
|
20
|
7.5
|
5.0
|
| EI35-12 |
1.75
|
37
|
33
|
33
|
3:4
|
1.0
|
22.5
|
7.5
|
5.0
|
| EI41-17 |
4.20
|
43
|
43
|
35
|
5:5
|
1.2
|
22.5
|
5.0
|
5.0
|
| EI48-20 |
7.50
|
50
|
45
|
42
|
5:5
|
1.2
|
27.5
|
7.5
|
7.5
|
| EI48-25 |
9.90
|
50
|
49
|
42
|
5:5
|
1.2
|
27.5
|
7.5
|
7.5
|
| EI54-25 |
15.0
|
56
|
51
|
47 |
5:7
|
1.2
|
30
|
7.5
|
5.0
|
※各寸法はMAX寸法
|

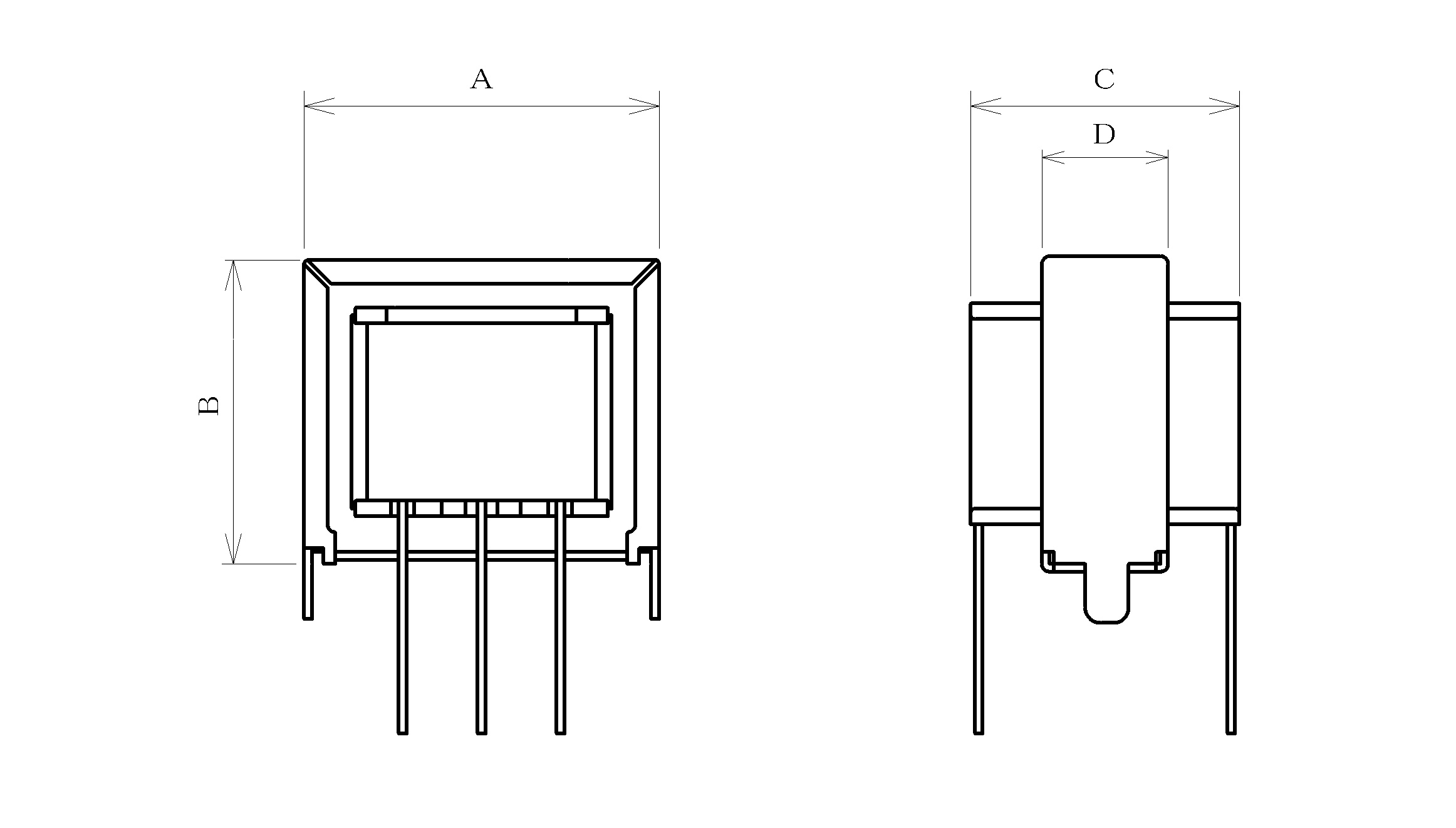

| オンボードタイプB |
 |
 |
| サイズ |
容量VA
|
A
|
29B
|
C |
D |
| EI28-11 |
0.70
|
29.3
|
33
|
28
|
12.3
|
| EI35-10 |
1.25
|
36.2
|
33
|
29
|
11.2
|
| EI35-13 |
2.00
|
36.2
|
37
|
31
|
14.2
|
| EI41-14 |
3.30
|
42.2
|
37
|
33
|
15.2
|
| EI41-17 |
4.20
|
42.7
|
37
|
41
|
18.2
|
| EI41-20 |
5.10
|
42.3
|
37
|
41
|
21.3
|
※各寸法は（）寸法
|
記載内容は、改良その他により予告なく変更する場合がありますので、あらかじめご了承ください。
